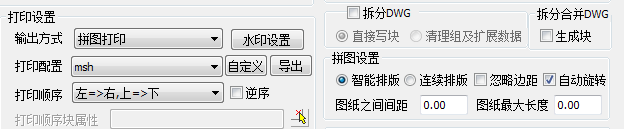

用户在打印设置—输出方式中选择“拼图打印”时，打印主窗口“拼图设置”将被激活，如图4.8.1所示
图4.8.1
拼图内容为图框选择方式生成的打印内容。
拆分合并DWG中生成块勾选，将拼图的打印内容生成块后拼图、打印或者保存。
拼图设置，智能排版为将拼图生成的图框全部按大小，根据打印配置中定义的图纸纸张大小排版。其中，图纸最大长度，如果大于宽或者高中的最大值，最大值将被图纸最大长度替换。如图纸大小为：210*297图纸最大长度为3200.图纸大小将被替换为：201*3200.在此图纸中，进行智能排版，最大限制节省纸张。
连续排版，在拼图过程生成的图框，按照图纸顺序、打印顺序进行排版。力争纸张中打印最多内容。
图纸之间间距，拼图过程中，图框与图框之间的间距。
忽略边距。因为图纸有页边距定义，如果拼图在纸最大范围内进行，请勾选。否则，在去掉页边距后的纸张大小内拼图。
自动旋转，勾选后，系统会自动旋转图框，以便排版打印。例：210*3200纸张，如果图纸为297*210.如果不旋转，图框297超过210宽度，无法排版。勾选自动旋转后，图纸被旋转90度，成210*297，顺利排版。
